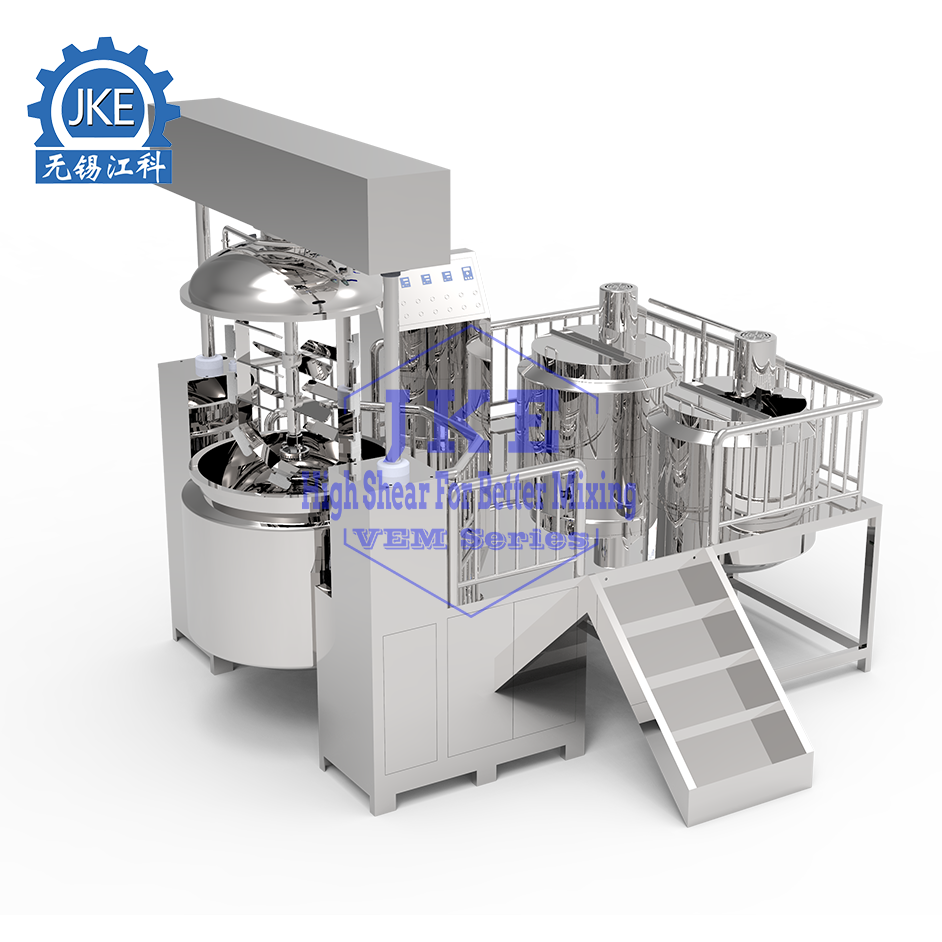

Pengenalan komposisi sistem mesin pengemulsi vakum

Hari ini, mari kita lihat komposisi sistem mesin pengemulsi vakum.

1, Struktur dayung pencampuran sistem pencampuran perlahan adalah jenis bingkai, jenis pencampuran berganda. Dayung tengah dan dayung berputar jenis rangka adalah pencampuran perolakan. Kelajuan putaran dayung berputar hendaklah dalam julat 15-60r / min.

Kelajuan terlalu perlahan: pengurang dipanaskan dengan serius.

Terlalu cepat: pengurang kelajuan rosak dan dipercepatkan.

Plat kemasukan diperbuat daripada polytetrafluoroethylene, dan pertukaran haba diselaraskan supaya rata terhadap dinding dandang.

1 dua sistem pencampuran berkelajuan rendah berputar terbalik. Ia terdiri daripada penyangkut dan bilah yang ditutup dengan pengikis.

2 pengikis alih automatik sepenuhnya diperbuat daripada bahan PTFE. Ia boleh berfungsi hanya apabila terdapat bahan, dan ia mudah dibongkar dan dibersihkan.

3 aci sepusat keseimbangan dinamik.

4 penyangkut luaran dan bilah dalaman diperbuat daripada keluli tahan karat SUS316L.

5 pemasa elektronik dipasang pada PLC untuk memudahkan pelarasan masa bekerja.

6. Motor pengurangan yang dilengkapi dihasilkan oleh ABB, dan kelajuan boleh dilaraskan terus oleh penukar frekuensi, dengan kelajuan 0-80rpm / min.

2, Sistem pencampuran homogen yang cepat

1 tindakan penhomogenan dan pencampuran pantas diselesaikan oleh turbin yang dipasang di tengah bahagian bawah tangki.

2 turbin terdiri daripada stator bergigi dan rotor dengan bilah.

3 turbin diperbuat daripada keluli tahan karat SUS316L, dan bahagian berputar melalui aci sepusat keseimbangan dinamik.

4 pemasa elektronik dipasang pada PLC untuk melaraskan masa pemprosesan.

5. Dilengkapi motor pengurangan - dihasilkan oleh syarikat ABB, dengan peraturan kelajuan frekuensi berubah-ubah, dengan kelajuan 0-3000r / min

3, Sistem pemanasan / penyejukan

1 pemanasan: wap luaran memindahkan haba ke tangki dalam melalui jaket

2 mengawal suhu air dalam jaket melalui pengawal suhu daripada PLC.

Kawalan suhu 3 terdiri daripada pengawal suhu elektronik dan pasangan elektrik yang dipasang di bahagian bawah bahagian bawah tangki, yang boleh membaca suhu sebenar bahan dengan tepat.

4 penyejukan terus dilengkapkan oleh air sejuk luaran melalui jaket.

4, sistem vakum

1 pam vakum gelang air.

2 tolok vakum menunjukkan vakum dalam bekas,

3. Suis keselamatan vakum direka untuk mengelakkan operasi membuka penutup atas apabila terdapat vakum.

4 ketat udara penutup atas dipastikan oleh pembungkusan silikon pada bebibir.

5. Secara teorinya, vakum maksimum ialah 730 mm / Hg pada 20 darjah . Untuk mendapatkan kesan pengemulsi yang sempurna, udara mesti dielakkan daripada memasuki bahan. Pemprosesan di bawah vakum membolehkan suntikan terus cecair atau serbuk ke dalam bekas.

5, Pengangkatan dan penurunan penutup atas sistem pengangkat penutup atas diselesaikan oleh sekumpulan peranti hidraulik, dilengkapi dengan sistem had keselamatan, yang boleh menghentikan penutup atas pada sebarang kedudukan yang dikehendaki.

6, Sistem lambakan volum: sistem lambakan volum digunakan untuk memunggah, yang disiapkan oleh pelari manual dan kekal di mana-mana sudut.

7, Tingkap pemerhatian kawalan pemprosesan dilengkapi dengan mesin basuh dan lampu, yang mempunyai penglihatan dalaman yang baik.
